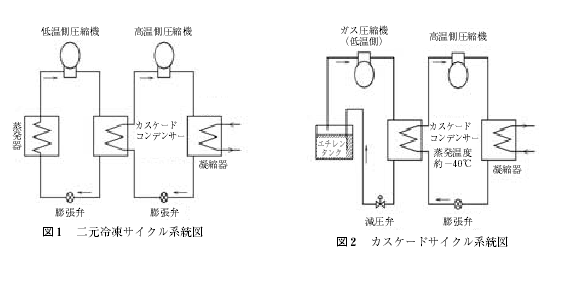

110. カスケードサイクル （カスケードコンデンサー）   一般に，冷媒の沸点またはそれ以下の蒸発温度で冷却する冷凍設備は，COP向上のため単一冷媒による多段圧縮式が 使われる．現在，超低温冷蔵倉庫などの冷却システムにはR 22 二段圧縮式が使われているが，庫内温度が－ 55 ℃以下 の場合などは，COP の良い二元冷凍方式の設備が多く採用されている．この場合，低温側（庫内冷却側）にはR 23（単 段圧縮）を，高温側はR 22 の二段圧縮式によることが多い．R 22とR 23 の沸点は下記の通りである．          R 22     － 40.75 ℃        　　 　R 23     － 82.05 ℃          二元冷凍サイクルの系統図を，図１に示す（カスケードサイクルともいう）．ここで，低温側サイクルの凝縮器は高 温側の蒸発器である．この熱交換器をカスケードコンデンサーという．     カスケードコンデンサーの構造はシェルアンドチューブ形の熱交換器が多く使われる．このようなカスケードサイク ルによる再液化設備はエチレン運搬船にも採用されているが，冷蔵倉庫などと異なり，低温側には冷却器（蒸発器）は なく，エチレンの輸送中タンクの防熱を通して侵入する熱により，エチレン液が蒸発するのは避けられない．そこで， この蒸発ガスをガス圧縮機に吸入して圧縮し，冷却して液化させ，この液を再び減圧弁を通じてタンクに戻すようにし， タンク内の圧力を0.101 ～ 0.128 MPa.absの低圧に保持する再液化装置なのである．     このエチレンガスを液化するカスケードコンデンサーは，R 22 の高温側冷凍機により冷却される．エチレンの沸点 は－ 103.65 ℃である．このカスケードサイクルの系統図を図２に示す．
