［例題27］
蒸気配管に関する次の（ａ）～（ｅ）の記述のうち、最も不適当なものの
みの組合せは（イ）～（ホ）のうちどれか。
（ａ）圧力の異なる還水系を接続する場合には、高圧系の還水を蒸発タンク
に接続して減圧、最蒸発させ、還水の圧力をほぼ一定にした後に低圧
系の還水と接続するのが良い。
（ｂ）蒸気配管内の制限速度は、同径の逆勾配横管と立上り管を比較した
場合、逆勾配横管の方が大きい。
（ｃ）配管の伸縮に対しては、伸縮継手やループ配管を設けるなどの対策が
必要である。
（ｄ）真空給水ポンプは、真空還水式に用いられ、還水管内の空気と凝縮水
を同時に吸引し、凝縮水のみをボイラなどに自動的に給水するもので
ある。
（ｅ）重力還水方式では、リフト継手を用いて凝縮水を高所に押し上げるこ
とができる。
| （イ） | （ａ）と（ｃ） |
| （ロ） | （ａ）と（ｄ） |
| （ハ） | （ｂ）と（ｄ） |
| （ニ） | （ｂ）と（ｅ） |
| （ホ） | （ｃ）と（ｅ） |
[例題 ２７] 解答
［例題28］
蒸気配管に関する次の（ａ）～（ｅ）の記述のうち、最も不適当なものの
みの組合せは（イ）～（ホ）のうちどれか。
（ａ）重力還水方式では、リフト継手を用いて凝縮水を高所に押し上げるこ
とができる。
（ｂ）減圧弁の口径は、一次・二次側蒸気圧力、一次・二次側絶対圧力の圧
力比、弁前後の圧力差及び蒸気流量などに応じて決定する。
（ｃ）蒸気トラップは、間欠運転の始動時などを考慮して、設計凝縮水量の
２～３倍程度の容量のものを選定する。
（ｄ）スチームアキュムレータは、一般に蒸気消費量の変動が比較的少ない
建物に利用される。
（ｅ）ハートフォード接続法は、低圧蒸気ボイラ内の缶水の逆流や水位低下
による空焚きなどを防止するために用いられる。
| （イ） | （ａ）と（ｃ） |
| （ロ） | （ａ）と（ｄ） |
| （ハ） | （ｂ）と（ｄ） |
| （ニ） | （ｂ）と（ｅ） |
| （ホ） | （ｃ）と（ｅ） |
[例題 ２８] 解答
［例題29］

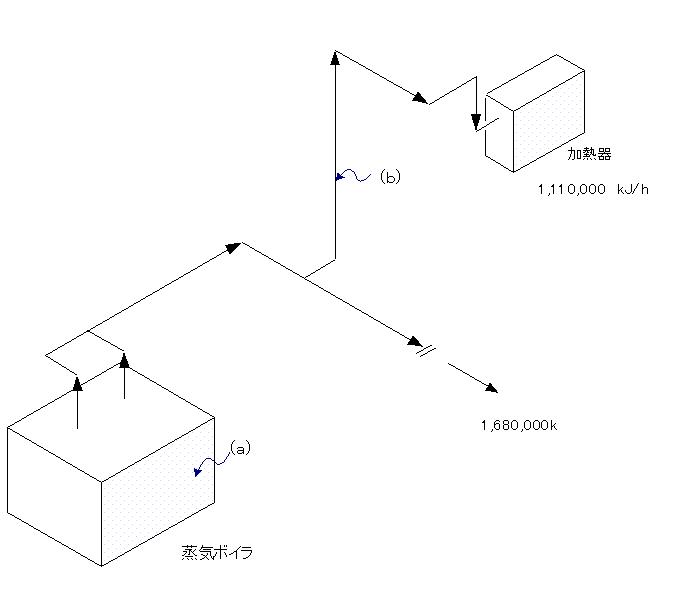

図のような蒸気配管系において、次の条件及び蒸気流量線図を用いて算出
した（ａ）及び（ｂ）の数値として、最も適当なもののみの組合せは（イ）
～（ホ）のうちどれか。
条件
１．ボイラの発生蒸気圧は、ゲージ圧50kPaとする。
２．配管の単位摩擦損失を0.1kPa/mとする。
３．ゲージ圧50kPaの蒸気の蒸発潜熱は2230kJ/kgとする。
４．配管方式は、複管真空還水方式とする。
５．機器の圧力損失は、ないものとする。
６．蒸気配管からの熱損失は、ないものとする。
７．立上り管の蒸気流速は、20m/s以下とする。
８．蒸気流量線図は、P.225(初級標準テキスト 冷凍空調技術／日本冷凍空調学会 発行)の
図5.6を利用する。
（ａ）ボイラの供給蒸気量（kg/h）
（ｂ）加熱コイルへの蒸気立上り管の管径（A呼称）
| | （ａ） | （ｂ） |
| （イ） | 1030 | 80 |
| （ロ） | 1030 | 100 |
| （ハ） | 1030 | 125 |
| （ニ） | 1250 | 80 |
| （ホ） | 1250 | 100 |
[例題 ２９] 解答
［例題30］
蒸気配管に関する次の（ａ）～（ｅ）の記述のうち、最も不適当なもののみ
の組合せは（イ）～（ホ）のうちどれか。
（ａ）水平逆勾配配管内の蒸気制限速度は、同口径の立ち上がり管内のもの
より大きい。
（ｂ）ボイラの連続ブローは、ボイラ水濃度の最も高いボイラ水面近くより
連続的にブローする装置を取付けることが多い。
（ｃ）低圧ボイラの還水接続で採用されるハートフォード接続法は、缶水の
逆流や空焚き防止のために用いられる。
（ｄ）スチームアキュムレータは、高圧凝縮水を再蒸発させ低圧蒸気と低圧
凝縮水に分離する装置である。
（ｅ）ディスク型トラップは、構造が簡単であり、少量で間欠の凝縮水の排
水に使用される。
| （イ） | （ａ）と（ｃ） |
| （ロ） | （ａ）と（ｄ） |
| （ハ） | （ｂ）と（ｄ） |
| （ニ） | （ｂ）と（ｅ） |
| （ホ） | （ｃ）と（ｅ） |
[例題 ３０] 解答
［例題31］
蒸気配管に関する次の（ａ）～（ｅ）の記述のうち、最も不適当なもののみ
の組合せは（イ）～（ホ）のうちどれか。
（ａ）高圧還水は、蒸発タンクを用いて減圧・再蒸発させ、還水の圧力を同
一にして低圧還水管系に接続し、一方、蒸発タンクでの再蒸発蒸気は、
高圧蒸気系に接続して再利用する。
（ｂ）騒音を発生させずに管内に蒸気を流す場合の蒸気流速は、一般に40～
60m/sで、最大75m/s程度とされている。
（ｃ）真空還水方式において、リフト継手による還水の引き上げ高さは、
1段で2.5m以内とする。
（ｄ）減圧弁は、蒸気流量の使用範囲の変動が大きい場合は、大・小2個を
並列に用いると良い。
（ｅ）蒸気管内の凝縮水は、管末又は配管の途中の低所に蒸気トラップを設
けて排出する。
| （イ） | （ａ）と（ｃ） |
| （ロ） | （ａ）と（ｄ） |
| （ハ） | （ｂ）と（ｄ） |
| （ニ） | （ｂ）と（ｅ） |
| （ホ） | （ｃ）と（ｅ） |
[例題 ３１] 解答
［例題32］
蒸気配管に関する次の（ａ）～（ｅ）の記述のうち、最も不適当なもののみ
の組合せは（イ）～（ホ）のうちどれか。
（ａ）連続ブロー装置は、低圧蒸気ボイラにおいて還水の逆流と水位低下に
よる空焚き防止のために用いられる。
（ｂ）蒸気トラップの容量は、一般に定常運転時の凝縮水量の２～３倍程度
の容量とする。
（ｃ）蒸気ボイラからの取り出し蒸気管は、缶水のキャリオーバなどを防ぐ
ために、一般に蒸気速度を15m/s程度とする。
（ｄ）高圧蒸気を低圧で使用する場合は、減圧弁を設置するが、減圧弁の
一次側（高圧側）には必ず安全弁を設置し、二次側（低圧側）の保護を
行う。
（ｅ）凝縮水の還水方式には、重力還水方式と真空還水方式の２方式がある。
| （イ） | （ａ）と（ｃ） |
| （ロ） | （ａ）と（ｄ） |
| （ハ） | （ｂ）と（ｄ） |
| （ニ） | （ｂ）と（ｅ） |
| （ホ） | （ｃ）と（ｅ） |
[例題 ３２] 解答
