［例題24］

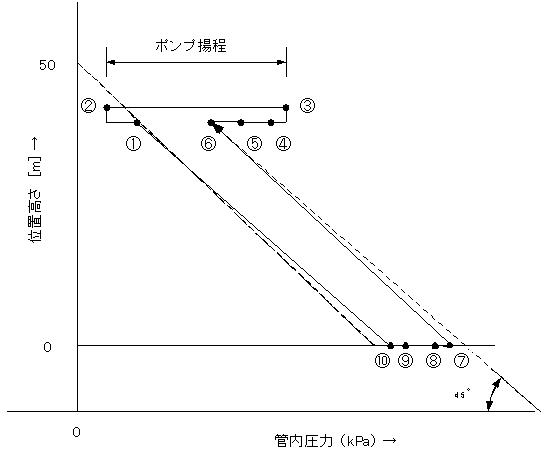

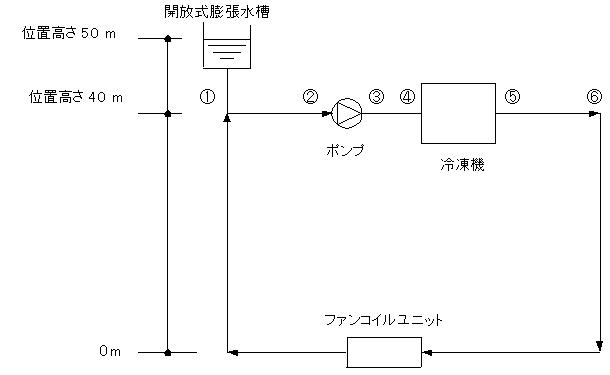

図のような冷水配管系において、次の条件を用いて算出した（ａ）及び（ｂ）
の数値として、最も適当なもののみの組合せは（イ）～（ホ）のうちどれか。
条件
| １．ファンコイルユニットの水側抵抗 | 20kPa |
| ２．配管の単位摩擦損失 | 300Pa/m |
| ３．配管の局部抵抗を含む相当長さ | |
| ①～④間 | 150ｍ |
| ⑤～⑧間 | 250ｍ |
| ⑨～①間 | 200ｍ |
| ４．冷水ポンプの揚程 | 25ｍ |
| ５．ポンプの揚程は、余裕を見込まない。 |
但し、１mAq＝10kPaとする。
（ａ）冷凍機の冷水抵抗（kPa）
（ｂ）ファンコイルユニットの使用圧力（⑧点の運転時の圧力）（kPa）
| (ａ） | （ｂ） | |
| （イ） | 50 | 500 |
| （ロ） | 50 | 580 |
| （ハ） | 60 | 500 |
| （ニ） | 60 | 550 |
| （ホ） | 60 | 570 |
［例題25］
配管材料に関する次の（ａ）～（ｅ）の記述のうち、最も不適当なものの
みの組合せは（イ）～（ホ）のうちどれか。
（ａ）空調用設備に使用されるリン脱酸銅継ぎ目無し管には、肉厚の厚いも
のから順に、Mタイプ、Lタイプ、Kタイプがある。
（ｂ）鋼管継手として用いられるメカニカル継手は、鋼管と鋼管をゴム輪など
とハウジングなどで締め付けて接続するものである。
（ｃ）硬質塩化ビニルライニング鋼管の最高使用温度は、耐熱性のものでは
60℃以下とされている。
（ｄ）玉形弁は仕切弁に比べて圧力損失は大きいが、流量調整用には適している。
（ｅ）ステンレス鋼管には、一般配管用ステンレス鋼管と配管用ステンレス
鋼管とがあり、空調設備用としては管の肉厚の薄い一般配管用ステンレス鋼管が
使用されている。
| （イ） | （ａ）と（ｃ） |
| （ロ） | （ａ）と（ｄ） |
| （ハ） | （ｂ）と（ｄ） |
| （ニ） | （ｂ）と（ｅ） |
| （ホ） | （ｃ）と（ｅ） |
［例題26］
配管材料に関する次の（ａ）～（ｅ）の記述のうち、最も適当なものの
みの組合せは（イ）～（ホ）のうちどれか。
（ａ）配管用炭素鋼鋼管（SGP）は、空調設備用として最も多く使用される
管材で、その肉厚により白管と黒管に区分される。
（ｂ）圧力配管用炭素鋼鋼管（STPG）は、配管用炭素鋼鋼管（SGP）よりも
高い圧力で使用される管で、スケジュール管とも呼ばれている。
（ｃ）リン脱酸銅継ぎ目無し管には、肉厚の厚いものから順に、Kタイプ、
Lタイプ、Mタイプがあり、一般にKタイプが空調設備用として冷媒配管など
に用いられている。
（ｄ）一般配管用ステンレス鋼管（SUS）は配管用炭素鋼鋼管（SGP）に比べ、
管の厚さが厚くて重いが、耐食性に優れている。
（ｅ）ライニング鋼管は、配管用炭素鋼鋼管（SGP）等を原管として、その
内面あるいは外面をプラスチックで被覆した管で、被覆材の種類など
により区分される。
| （イ） | （ａ）と（ｃ） |
| （ロ） | （ａ）と（ｄ） |
| （ハ） | （ｂ）と（ｄ） |
| （ニ） | （ｂ）と（ｅ） |
| （ホ） | （ｃ）と（ｅ） |
