管内の流れに関する項目

この問題は(株)新菱エコビジネスの山岸勝己様に作成頂きました。


     ダクトと配管に関連する例題


管内の流れに関する項目

[例題 1]

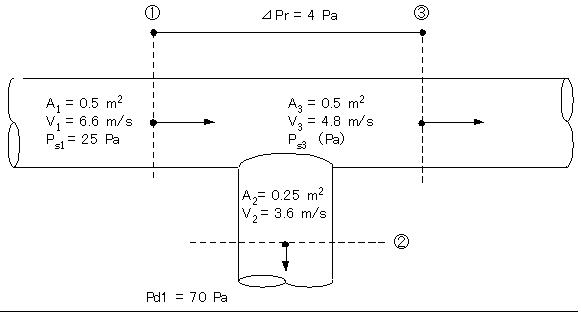

図のようなダクトにおいて、次の条件を用いて算出した断面③の静圧PS3(Pa)
の数値として、最も適当なものは(イ)~(ホ)のうちどれか。
条件
1.ダクトの断面積をA、風速をV、静圧をPS 、全圧損失をΔPTで表し、
添字はその位置を示す。
2.空気の密度    ρ=1.2kg/m3
3.重力加速度    g=9.8m/s2


(イ)22
(ロ)25
(ハ)30
(ニ)33
(ホ)47

[例題 1] 解答


[例題 2]

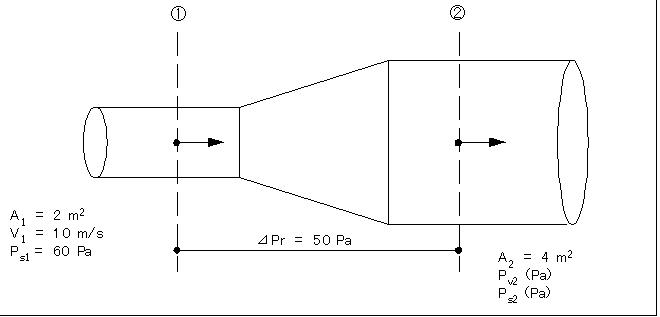

図のようなダクトにおいて、次の条件を用いて算出した(a)及び(b)の数値として、
最も適当なもののみの組合せは(イ)~(ホ)のうちどれか。

条件
1. 断面①のダクト断面積       A1=2m2
2. 断面①の風速                   V1=10m/s
3. 断面①の静圧                   PS1=60Pa
4. 断面②のダクト断面積       A2=4m2
5. ①②間の全圧損失            ΔPT=50Pa
6. 空気の密度                      ρ=1.2kg/m3
7. 重力加速度                      g=9.8m/s2


(a)断面②の動圧PV2 (Pa)
(b)断面②の静圧PS2 (Pa)

-
(a)
(b)
(イ)
15
42
(ロ)
15
55
(ハ)
15
85
(ニ)
25
55
(ホ)
25
85

[例題 2] 解答



[例題 3]

図のような送風系に於いて算出した(a)及び(b)の数値として、
最も適当なものは(イ)~(ホ)のうちどれか。


(a)送風機全圧(Pa)
(b)送風機静圧(Pa)

(a)
(b)
(イ)
490
400
(ロ)
770
590
(ハ)
770
680
(ニ)
840
680
(ホ)
840
750

[例題 3] 解答
